Чертеж звезды системы

Цитата сообщения от sssnake отправленного 5 Май, 2011 в 20:57

4140093, есть какое-нибудь движение? ;)

зы. вот смотрю я на ваш аватар...и лицо мне кажется знакомым

Попробуем в выходные сделать. А насчет лица - биофак БГУ - 2000.

звезды задние, заморския

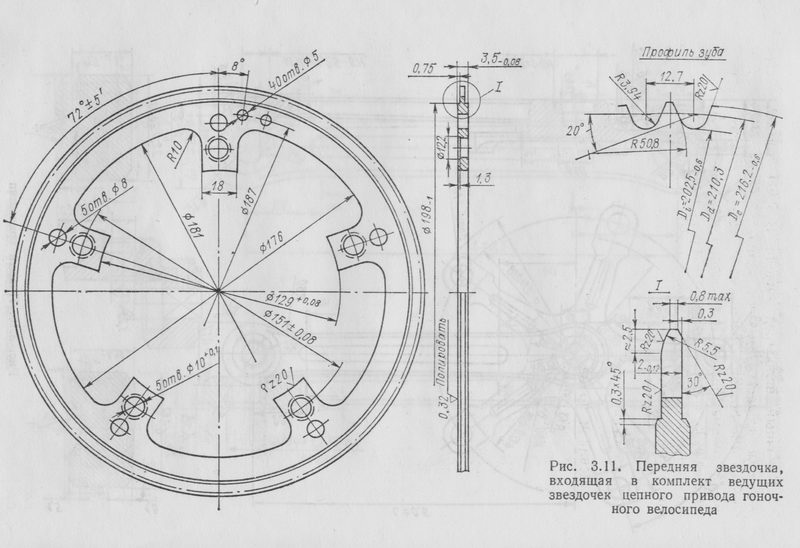

звёзды передние

Цитата сообщения от zxv отправленного 25 Апр, 2011 в 16:56

былоб интересней поиметь звезду гдето на 36-39 зубьев
при цене до 10$ имхо нашлисьбы даже желающие (правда не много) приобрести такие звезды

При такой цене четверть форума бы на даблы перешли :)

Если что - я готов взять штук 5 ;)

+1 к миколе, тока мне было бы интереснее очень-очень лайтовый рокринг сделать вместо большой звезды) Т.е все тоже самое, тока зубъя вырезать не надо)

Цитата сообщения от black_thrush отправленного 6 Май, 2011 в 15:20

Т.е все тоже самое, тока зубъя вырезать не надо)

такой лайтовый рокринг делается при помощи лобзика напильника и дрели за час два...

Спасибо за сканы, пригодятся.
Интересно, почему немного отличается шаг на ведущей и ведомой звезде? 12.7 и 12.6 соответственно.

2Modigas:
к сожалению скан самой звезды не даст точности чертежа.

О, я кажется придумал! :)
Тут же все можно свести к простому определению радиуса (R) окружности, на которой сверлятся отверстия с определенным шагом (а). Количество отверстий (зубьев) дает нам угол альфа, затем через тангенс половины угла альфа и теорему Пифагора несложно определить искомый радиус. Для любой звезды :)

Цитата сообщения от отправленного 6 Май, 2011 в 22:25

О, я кажется придумал! :)
Тут же все можно свести к простому определению радиуса (R) окружности, на которой сверлятся отверстия с определенным шагом (а). Количество отверстий (зубьев) дает нам угол альфа, затем через тангенс половины угла альфа и теоремы Пифагора несложно определить искомый радиус. Для любой звезды :)

Где-то у меня была книжка по расчетам разных передач. Если очень надо могу поискать. А вообще это должно быть по идее в ГОСТЕ "Расчет цепных передач". Ну или похожее название.

Я уже нашел кое-что на эту тему, спасибо.

Цитата сообщения от отправленного 6 Май, 2011 в 22:25

О, я кажется придумал! :)
Тут же все можно свести к простому определению радиуса (R) окружности, на которой сверлятся отверстия с определенным шагом (а). Количество отверстий (зубьев) дает нам угол альфа, затем через тангенс половины угла альфа и теоремы Пифагора несложно определить искомый радиус. Для любой звезды :)

о майн гот!
я думал надо по выкройке выпилить звезду
а тут СТОЛЬКО незнакомых слов!!! :-/

"тангенс половины угла альфа"... мой мозг взорвался %-P
